鐵路配電網越來越多的運用電纜供電，有時會呈現容量不大的獨立負荷散布相對會集的情況，這時我們一般運用電纜分支箱來進行電纜多分支的聯接，這是由于電纜分支箱不能直接對每路進行操作，而是只是起到電纜分支的效果。電纜分支箱的首要效果，其實包括兩點，一是將電纜進行轉接，二是將電纜進行分接。電纜分接效果：當一條配送電線路距離比較長的時分，假設挑選許多根小面積電纜進行送電，那就會糟蹋許多的電纜，所以在出線到用電負

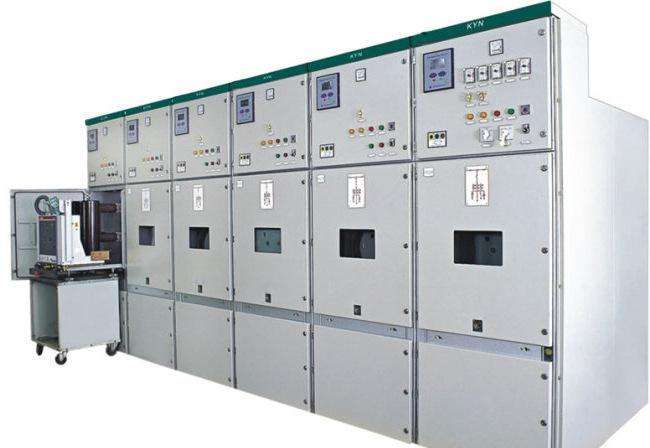

1、安全可靠：柜體結構采用敷鋁鋅板經多重折彎組裝而成，完全鎧裝及全封閉，柜內隔室均為彼此隔開的獨立小室；完善的“五防”聯鎖功能，可靠防止誤操作及誤入帶電間隔；快速合閘接地開關實現可靠的保護接地。2、靈活的解決方案：開關柜方案齊全，能夠靈活組成各種系統方案，滿足客戶的使用要求；根據應用環境和特殊要求，還可提供高海拔系列產品和雙母線系列及各種非標方案。3、實用性強：柜殼密封強度高，防止設備受雜物和蟲害

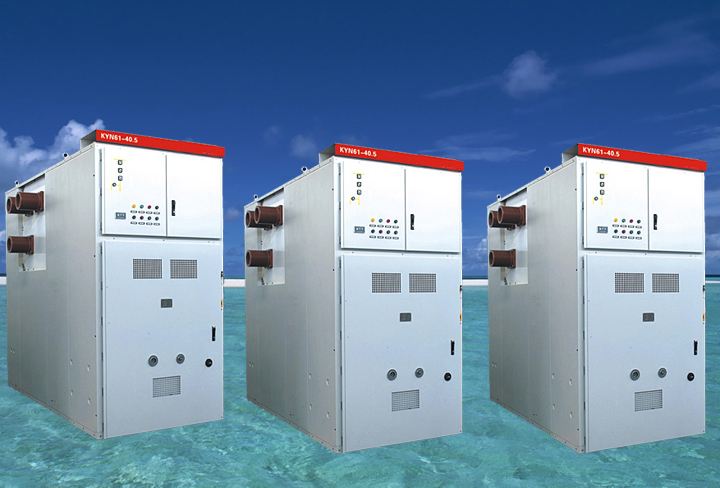

KYN61-40.5金屬鎧裝中置式開關柜按GB3906-2006中的鎧裝式金屬封閉開關設備而規劃。它適用于三相溝通額外電壓40.5kV，額外頻率50Hz的電力系統，用于承受和分配電能并對電路實施操控、維護及檢測，除廣泛用于一般電力系統外，還可使用于頻頻操作的場所。開關設備柜體結構選用拼裝式、斷路器選用手車落地式結構；配用全新式復合絕緣真空斷路器、并且有杰出的互換性；手車車架中裝有絲杠螺母推動組織，

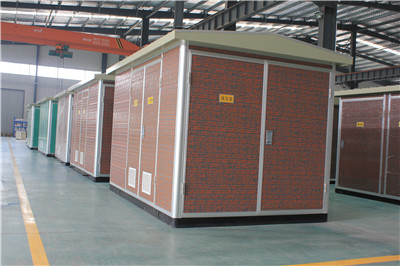

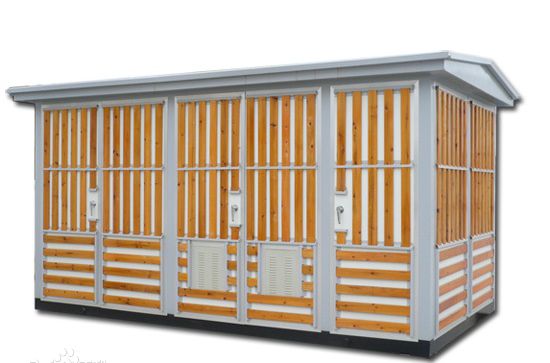

歐式箱變一種緊湊的配電裝置，一般命名為歐洲箱式變壓器，預裝型歐式箱變將高壓電氣設備、變壓器、低壓電氣設備連接在一起。可用于高層修建,修建在鄉村和農村地區，住宅社區，高科技發展范疇，小型和中型工廠、礦區、油田、暫時修建工地，和其他場所，還可用于接受和權力分配在配電體系中。包括高完整性，體積小，結構緊湊，平安可靠的操作，800kva歐式箱變修理便利、便攜等。比較激進變壓器需求土建作業，結合變壓器與相同
跟著經濟的開展和技能的前進，城網中選用電纜化供電已成為配電網開展的必然趨勢，而環網供電以其經濟性和可靠性成為配電網絡電纜化的首選方式。城市配電網的開展使環網供電在用戶供電計劃中占的份額越來越大，而作為環網供電主設備的高壓環網柜，則越來越遭到供電部分和用戶的注重。環網柜的使用許多，首要使用于配電線路的開閉所、環網室、配電所、配電箱、預裝式箱式變電站等，數量大、品種多。高壓環網柜一般選用手動彈簧儲能操
箱式變電站依據結構不同及選用元器件的不同，分為歐式箱變和美式箱變兩種典型風格。第一點：從結構上進行剖析，從結構上選用高、低壓開關柜，變壓器組成方法，這種箱式變電站稱為歐式箱變。比喻為給高、低壓開關柜、變壓器蓋了房子。在結構上將負荷開關，環網開關和熔斷器結構簡化放入變壓器油箱浸在油中，避雷器也選用油浸式氧化鋅避雷器，變壓器撤銷油枕，油箱及散熱器暴露在空氣中，這種箱式變電站稱為美式箱變。比喻為變壓器周
本產品是吸收國外技術，結合國內實際情況研制開發的，整臺產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、過負荷能力強、全保護等特點。適用于新建小區、綠化帶、公園、車站賓館、工地、機場等場所。
YB11-12系列預裝式變電站，適用于10kV環網供電，雙電源供電或終端供電系統中，作為變電、計量、補償控制和保護裝置。
功能及特點
■ 全絕緣、全密封、免少維護、可靠保證人身安全；
■ 結構緊湊、體積僅為同容量歐變的1/3-1/5，高度低；
■ 可采用分箱式結構，避免變壓器油箱內油的污染；
■ 高壓側采用雙熔絲全范圍保護，大大降低成本；
■ 即可用環網，也可用于終端，電纜頭可在200A負荷電流時緊急插拔；
■ 箱體采用蜂窩式雙夾層復合板，隔溫又散熱的功能；
■ 低壓側加裝電子缺相保護器，當系統內出現不正常電壓時，可快速分?jǐn)嘀鬟M(jìn)開關；
■ 高壓側油浸式負荷開關或SF6負荷開關，可電動升級，為實現配網自動化打下基礎。
■ 采用油浸式S9或性能更優的S11系列變壓器。
正常使用條件
■ 海拔高度不超過1000m；
■ 環境溫度：-35℃-+40℃；
■ 相對濕度：日平均值不大于95%，
月平均值不大于90%；
■ 安裝場所：無火災、爆炸危險、
化學腐蝕性氣體及通風良好的場所，
地面傾角不大于3°。
MNS型低壓抽出式開關柜(以下稱開關柜)是我公司參考了瑞士ABB公司的MNS系列低壓開關柜并加以綜合改進后開發的，是目前國內較先進的低壓抽出式開關設備。該產品均由標準化的、成系列的模塊組成，并且抽屜具有可靠的機械聯鎖裝置，使用戶在使用時更安全、更可靠。
本開關柜適用于交流50(60)Hz、額定工作電壓400V、660V，額定電流5000A及以下三相五線制的電力供電系統，可用于發電廠、變電所、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心，來作為發電、輸配電、電能轉換及電能消耗設備的控制，并通過電容補償柜對其主母線進行無功補償。
本產品符合GB7251.1-2005《低壓成套開關設備和控制設備》, IEC60439-1《低壓成套開關設備和控制設備》等標準的要求。
正常使用條件
■ 周圍空氣溫度不高于+40℃，不低于-15℃，并且24h內其平均溫度不高于+35℃。
■ 周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時有較高的相對濕度，如+20℃ 時為90%，但考慮到由于溫度的變化有可能會偶然產生適度的凝露。
■ 戶內使用，使用地點的海拔高度不得超過2000m。
■ 應安裝在無劇烈震動和沖擊，以及不使用電器元件受到腐蝕的場所。
GCK 低壓抽出式開關柜廣泛適用于發電廠、冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓380V、660V，頻率為50Hz、額定電流為5000A及以下的供電系統中的配電和電動機集中控制之用。
GCK 是經過全面型式試驗，并獲得CCC認證，是組裝而成的高級型低壓開關柜，符合GB7251.1-2005《低壓成套開關設備和控制設備》, IEC60439-1《低壓成套開關設備和控制設備》等標準的要求。
正常使用條件
■ 周圍空氣溫度不高于+40℃，不低于-15℃，在24小時內平均溫度不高于+35℃；
■ 相對溫度在最高溫度+40℃時不超過50%，在較低溫度時允許有較高的相對溫度，如+20℃時為90%；
■ 空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；
■ 無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；
■ 海拔高度不超過2000米；
■ 開關柜適用于以下溫度運輸和儲存：-25℃至+55℃，在短時間內(不超過24小時)不超過+70℃；
■ 用戶對上述條件不能滿足時應與制造廠協商。
GGD型交流低壓配電柜適用于發電廠、變電站、工礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流5000A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。
產品具有分?jǐn)嗄芰Ω摺?dòng)熱穩定性好、電氣方案靈活、組合方便、實用性強，結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新?lián)Q代產品使用。
本產品符合GB7251.1-2005《低壓成套開關設備和控制設備》, IEC60439-1《低壓成套開關設備和控制設備》等標準的要求。
XL-21(G)X型低壓封閉式動力柜，適用于發電廠及工礦企業交流電壓500V及以下的三相三線、三相四線、三相五線制系統。作動力照明配電之用。XL-21(G)型低壓動力柜，具有配電方案靈活、組合方便、實用性強、結構新穎等特點。
結構特點
■ 主要電氣性能完全符合IEC60439-1: 1992和GB7251 .1-1997的規定。
■ 輔助電路具有就地、遠方、自動控制和就地、遠方控制切換的功能，接觸器可采用 直流保護。
■ 受電主開關具有瞬間拖扣和熱磁拖扣保護可選，為與下一級主開關配合，取消瞬間保護，避免了越級跳閘，并具有自投、手動操作和自動切換功能。
■ 饋電電路主開關具有瞬間脫扣和熱磁脫扣保護，當用戶要求，可加裝漏電保護。
■ 電動機控制電路具有短路瞬時、過載、欠壓釋放及斷相保護。
■ 受電電路裝有電流表、電壓表。
適用于交流頻率50Hz、額定工作電壓500V以下電路中。在特殊要求下，防護等級可達到IP55，箱體上，下均有敲落孔，多管進線可預留活裝開孔板，*大額定電流可達400A，特別適用于工礦、賓館、民用住宅樓等用戶計量控制箱。
正常使用條件
■ 溫度：
周圍空氣溫度不超過+40℃
周圍空氣溫度下限為-5℃
■ 濕度：
*溫度為+40℃時，空氣的相對
濕度不超過50%，在較低的溫度
下可以允許較高的相對濕度，
例如：+20℃時達90%。
■ 海拔：安裝地點的海拔不超過2000m；
■ 安裝類別： II類；
■ 污染等級：3級。
■ 額定工作電壓：230V 400V
■ 額定工作電壓：400A
■ 額定短路分?jǐn)嗄芰Γ?0kA
■ 外殼防護等級：IP55
KYN61A-40.5 開關設備配置性能優良的ZN85A，ZN85B真空斷路器或施耐德公司SF1、SF2或ABB公司HD4或阿爾斯公司FP系列六氟化硫斷路器。柜體采用組裝結構，提高了外觀質量和制造精度;母線采用熱縮絕緣材料或環氧涂覆的絕緣手段，優化電極形狀，柜體結構緊湊，并具備完善的“五防”功能。
KYN61A-40.5開關設備使用在40.5kV三相交流50Hz電力系統中，作為發電廠、變電所及工礦企業的配電室接受與分配電能之用;對電路具有控制、保護和監測等功能。除廣泛用于一般電力系統,還可以使用于頻繁操作的場所。本產品符合GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、IEC60298《 額定電壓1KV以上52KV及以下交流金屬外殼開關設備和控制設備》、IEC60694《高壓開關設備和控制設備共用條款》標準的要求。
正常使用條件
■ 環境溫度：上限+40℃，下限-15℃(特殊工藝下，可達-45℃)；；
■ 海拔高度不超過1000m；
■ 空氣相對濕度：日平均值不大于95%，月平均值不大于90%；
■ 地震烈度不超過8度；
■ 不適用于有腐蝕性或可燃性氣體、水蒸氣等明顯污染的場所。
注：超出上述正常使用條件時，用戶可與制造廠協商確定。
KYN28A-12(GZS1-12)型戶內交流金屬鎧裝中置式開關設備。它適用于三相交流額定電壓12kV，額定頻率50Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。
本產品符合GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、IEC60298《 額定電壓1KV以上52KV及以下交流金屬外殼開關設備和控制設備》、DL/T404《戶內交流高壓開關柜訂貨技術條件》標準的要求。
正常使用條件
■ 環境溫度：*高溫度+40℃，*低溫度-15℃(特殊工藝下，可達-45℃)；
■ 環境濕度：日平均≤95%，月平均值≤90%；
■ 海拔高度：1000m以下；
■ 抗地震度；地震烈度不超過8度；
■ 周圍空氣應不含腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染；
■ 無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求；
■ 在超過GB3906規定的正常環境條件下使用時，由用戶和制造廠協商。
注：①相對濕度大于70%時應接通電加熱器。
②凡海拔高度超過1000m的地方，按JB/Z102-71規定處理。
HXGN17□-12型箱型固定式金屬封閉開關設備(簡稱環網柜)，額定電壓12kV、額定頻率50Hz的交流高壓成套設備裝置，主要用于三相交流環網，終端配電網和工業用電設備，起接受、分配電能和保護等作用，它也適于裝入箱式變電站。本產品符合GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、IEC60298《 額定電壓1KV以上52KV及以下交流金屬外殼開關設備和控制設備》、IEC60694《高壓開關設備和控制設備共用條款》標準的要求。并具有“五防”聯鎖功能。
正常使用條件
■ 周圍環境溫度上限+40℃，下限-15℃；
■ 海拔高度不大于1000m；
■ 相對溫度日平均值不大于95%，月平均值不大于90%；
■ 無火災、爆炸危險及劇烈振動的場所；
■ 周圍空氣無腐蝕性或可燃性氣體，水蒸汽和導電性塵埃等明顯污染。
結構特點
■ 采用全組裝結構，輕巧美觀，可任意組合安裝，便于無限擴展延伸。
■ 既可配FN12-12型壓氣式負荷開關、組合電器，也可配FZN25-12型真空負荷開關、組合電器。
■ 體積小，免維修，三相聯動結構，具有明顯的隔離斷口。
■ 負荷開關、組合電器，其安裝方式靈活，可左右側裝、正裝、倒裝(FZ N 25不可倒裝)。
■ 可手動和電動操作，可具有遠方遙控功能。
■ 設有完善可靠的機械聯動、聯鎖裝置，完全達到“五防“功能。
a、負荷開關合i7時，接地開關無法合i7，前門無法打開;
b、負荷開關分閘時，接地開關可以合l，當接地開關處于合閘時，前門可以打開;
c、接地開關合閘時，負荷開關無法合閘，前門板可以打開;
d、接地開關分閘時，負荷開關可以分、合閘，前門板無法打開;
e、電纜下進線時，在進線有電時，無論負荷開關處于合閘或分閘位置電磁鎖控制前門板，使其 無法打開。(除用專用鑰匙緊急解鎖外)
■ 負荷開關采用聯動防護絕緣活門或透明絕緣罩，遮擋帶電觸頭，確保人身安全。
■ 采用正面操作維護，可靠墻安裝。
■ 前面門裝有觀察窗，可清楚觀察柜內元件工作狀況。
